技術參數

公稱壓力： PN0.6～2.5MPa
公稱通徑： DN100～DN4000
連接方式：法蘭
使用介質：水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質：鑄鐵；球墨鑄鐵；防腐蝕閥體元件，藍色環氧樹脂涂層
閥座材質： 316不銹鋼
閥板材料：不銹鋼；球墨鑄鐵

我要咨詢

產品詳情

產品特征

  1.雙偏心結構設計,避免了密封連接面的磨損,維護密封的完整和高使用壽命。
  2.寬角閥座設計避免了閥座和閥瓣接觸過緊的擠壓損壞.提供更長的使用壽命。
  3.兩段式高強度閥桿結構,確保維修方便,雙偏心結構使得在線維護閥座和閥瓣變得容易迅速。
  4.流線型球面閥瓣，具有很高的流量系數。
  5.內部閥桿/閥瓣驅動，避免了銷釘或螺栓安裝可能產生更多泄漏途徑。
  6.柔性固定環在閥瓣上提供補償性閥座密封壓力,不僅結構簡單重量輕、而且驅動力矩小，操作簡便、迅速，具有良好的流量調節功能和關閉密封特性。
  7.閥桿密封通過高效PTFE。

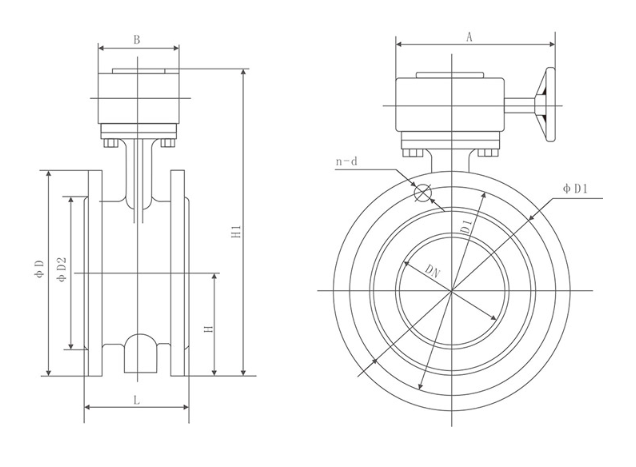

主要外形連接尺寸

公稱通徑 DN	主要外形尺寸					法蘭尺寸和螺栓孔尺寸
	L	H	H1	A	B	1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	306	80	80	165	125	99	4-18	165	125	99	4-18
65	112	92.5	321	80	80	185	145	118	4-18	185	145	118	4-18
80	114	100	346	80	80	200	160	132	8-18	200	160	132	8-18
100	127	110	387	95	95	220	180	156	8-18	220	180	156	8-18
125	140	125	411	95	95	250	210	184	8-18	250	210	184	8-18
150	140	142.5	447	95	95	285	240	211	8-22	285	240	211	8-22
200	152	170	607	190	308	340	295	266	8-22	340	295	266	12-22
250	165	192.5	688	190	308	395	350	319	12-22	405	355	319	12-26
300	178	222.5	742	190	308	445	400	370	12-22	460	410	370	12-26
350	190	252.5	797	190	308	505	460	429	16-22	520	470	429	16-26
400	216	282.5	930	270	466	565	515	480	16-26	580	525	480	16-30
450	222	307.5	975	270	466	615	565	530	20-26	640	585	548	20-30
500	229	335	1065	270	466	670	620	582	20-26	715	650	609	20-33
600	267	390	1225	457	625	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1343	457	625	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1436	457	625	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1616	598	853	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1711	598	853	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1971	598	853	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2218	860	1345	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2578	860	1345	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	2689	860	1345	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3022	952	1592	2325	2230	2150	48-48	2345	2230	2150	48-62
