不斷研發創新，為客戶提供智慧流體控制系統
產品型號：LD71X-10/16/25Q
公稱通徑：DN50-150
公稱壓力：PN10/16/25
適用介質：水、油品、蒸汽等
適用溫度：0-80℃
設計標準：GB/T12238
上法蘭標準：ISO5211
試壓標準：GB/T 13927
產品概述
手柄凸耳式蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品特點
1、設計新穎、合理、結構合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
6、流量特性趨于直線，調節性能好。
7、通過選擇不同的零件材質，可以適用多種介質。

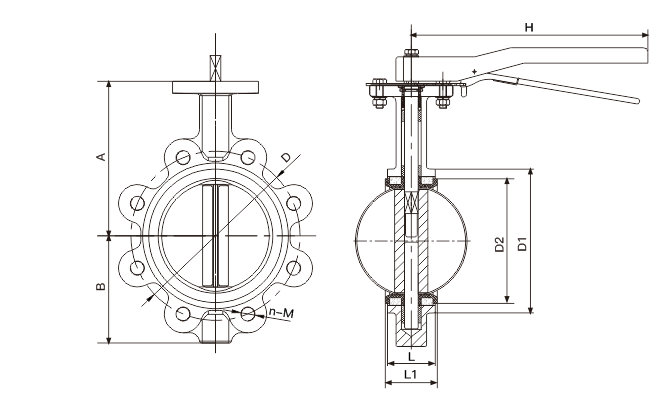

主要外形尺寸
|
口徑 |
外形尺寸 |
PN10 |
PN16 |
PN25 |
||||||||||
|
mm |
in |
L |
L1 |
A |
B |
D1 |
D2 |
H |
D |
n-M |
D |
n-M |
D |
n-M |
|
50 |
2 |
42 |
46 |
131.5 |
75 |
91.5 |
74 |
260 |
125 |
4-M16 |
125 |
4-M16 |
125 |
4-M16 |
|
65 |
2.5 |
45 |
49 |
138 |
88 |
106.5 |
86 |
260 |
145 |
4-M16 |
145 |
4-M16 |
145 |
8-M16 |
|
80 |
3 |
45 |
49 |
152.8 |
98 |
122.5 |
101 |
260 |
160 |
8-M16 |
160 |
8-M16 |
160 |
8-M16 |
|
100 |
4 |
52 |
55 |
167.5 |
114 |
155 |
131 |
260 |
180 |
8-M16 |
180 |
8-M16 |
190 |
8-M20 |
|
125 |
5 |
55 |
58 |
182.5 |
127 |
183 |
156 |
260 |
210 |
8-M16 |
210 |
8-M16 |
220 |
8-M24 |
|
150 |
6 |
56 |
59 |
195 |
141 |
213 |
185 |
260 |
240 |
8-M20 |
240 |
8-M20 |
250 |
8-M24 |
