    活塞式水錘吸納器

    活塞式水錘吸納器

    技術參數

    產品型號：YQ9000-16/25P

    公稱壓力：PN1.6～2.5MPa

    公稱通徑：DN15～300mm

    容氣腔壓力：(占管道壓力百分?jǐn)?shù))50～70%

    適用介質：無雜物的清水、污水

    適用介質溫度：0～80℃

    法蘭標準：GB/T 17241.6、GB/T 9113

    試驗標準：GB/T 13927、 API 598

    產品詳情

    產品概述

           活塞式水錘吸納器是一種用于消除管線中因多種原因造成的水錘沖擊波，保護管道及設備不受破壞的裝置。適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，較大程度地避免因巨大的水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。


    工作原理

           活塞式水錘消除器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動?；钊\(yùn)動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。


    主要零件材質

    零件名稱 閥體、閥蓋 活塞 密封圈
    主要材料 不銹鋼 鑄銅、不銹鋼 丁腈橡膠

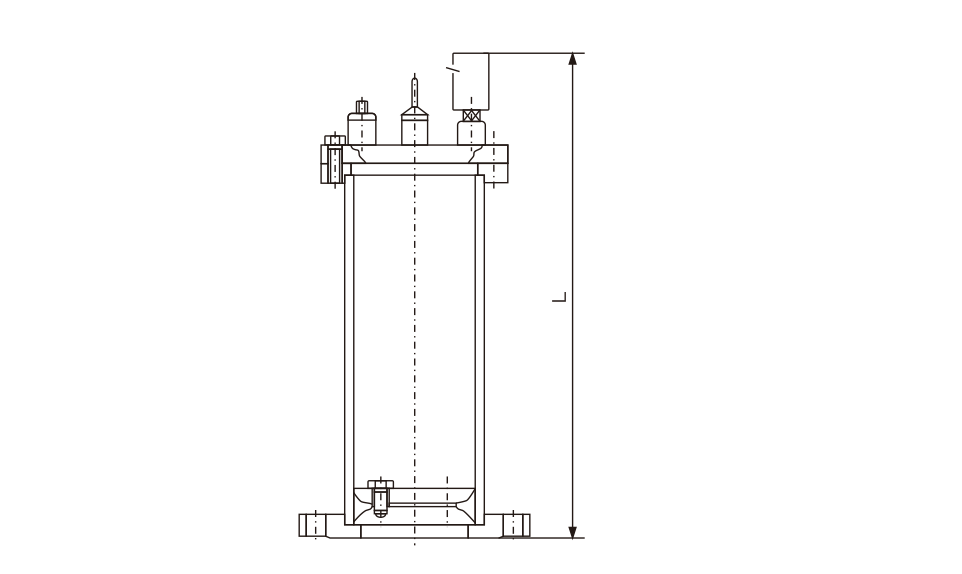

    活塞式水錘吸納器(圖1)

    主要連接尺寸

    公稱通徑DN

    L

    公稱通徑DN

    L

    管徑

    mm

    1.6MPa

    2.5MPa

    管徑

    mm

    1.6MPa

    2.5MPa

    1/2

    15

    200

    220

    3

    80

    510

    520

    3/4

    20

    300

    320

    4

    100

    575

    585

    1

    25

    320

    340

    5

    125

    600

    600

    1 1/4

    40

    350

    380

    6

    150

    645

    645

    1 1/2

    40

    350

    380

    8

    200

    730

    755

    2

    50

    365

    385

    10

    250

    820

    855

    2

    65

    465

    485

    12

    300

    920

    955
