    首頁 - 產品中心 - 水利工程 - 管路輔助系列

    金屬波紋補償器

    金屬波紋補償器

    技術參數

    產品型號：KBUZZ-16P

    公稱通徑：DN32~1000mm

    公稱壓力：PN0.6~4.0MPa

    適用溫度：－20℃～450℃

    適用介質：水、海水、熱水等

    主要材質：304/316

    產品詳情

    產品概述

    金屬波紋補償器又叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。


    產品特點

           膨脹節由一個波紋管和兩個接管構成，它通過波紋管的柔性變形來吸收軸向位移（也有少量的橫向、角向位移），有接管聯接和法蘭聯接兩種形式。膨脹節上的小拉桿主要是運輸過程中的剛性支撐或作為產品預變形時調節尺寸用，不是承力件。該類膨脹節不能約束管道的壓力推力，壓力推力有兩側主固定管架承受。

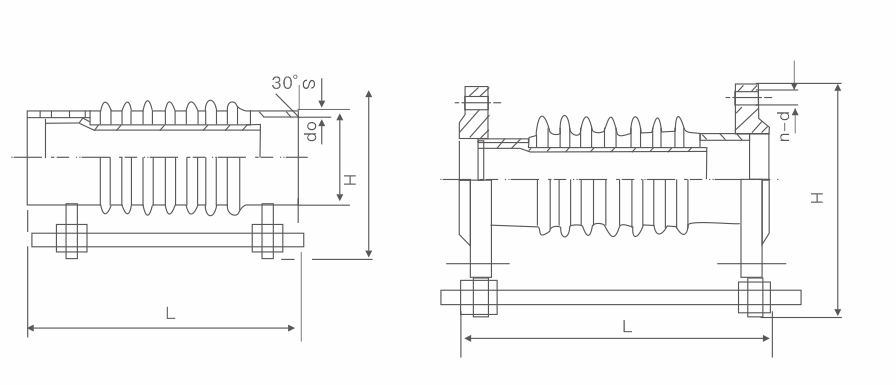

    軸向內壓式波紋補償器(圖1)

    主要外形連接尺寸

    通徑

    DN

    		波數 壓力等級 Mpa 濾紋管有效面積 cm2 外徑尺寸    mm 長度L
    0.25 0.6 1.0 1.6 2.5
    軸向補償量 mm/ 剛度 N/mm 法蘭JDZ/F(mm) 接管JDF/J(mm)
    32 8 25/21 22/26 20/26 18/63 15/98 16 225 160/250 264/280
    16 Nov-50 46/14 41/14 36/32 31/47 244/291 316/321
    40 8 25/28 22/44 20/44 18/89 15/106 23 244 164/259 269/289
    16 50/14 46/22 41/22 36/45 31/55 230/304 319/334
    50 8 25/30 22/51 20/70 18/70 15/138 67 259 172/276 282/306
    16 50/16 46/26 41/35 36/35 31/70 240/342 347/372
    65 8 33/28 30/35 26/44 22/55 19/68 55 270 215/294 300/322
    12 42/16 38/22 38/32 34/40 29/50 260/334 340/362
    80 8 40/20 36/26 34/33 28/41 24/54 81 284 240/338 344/366
    10 53/14 49/17 49/21 43/26 38/33 270/368 374/390
    100 6 45/47 45/60 40/75 35/93 29/117 121 304 235/317 323/345
    10 76/26 74/32 64/40 57/50 49/63 305/381 387/409
    125 5 48/38 42/47 38/59 34/74 29/92 180 334 282/314 316/342
    9 85/23 77/29 66/36 58/45 50/56 382/386 388/414
    150 5 49/42 44/50 40/62 34/78 29/97 257 364 282/389 338/367
    8 79/34 71/43 64/51 54/59 46/65 356/399 402/427
    200 4 52/49 46/55 42/68 38/78 34/111 479 442 280/384 348/372
    6 73/31 65/44 59/52 53/58 48/78 340/402 402/426
    250 4 72/30 65/34 59/42 52/45 47/55 796 507 315/379 415/379
    6 108/16 97/21 87/35 79/39 71/47 393/459 493/399
    300 4 72/51 65/55 59/59 52/65 47/71 1105 562 366/427 466/467
    6 108/32 97/35 87/37 79/41 71/45 464/525 564/565
    350 4 72/58 65/62 59/67 52/74 47/81 1307 622 397/452 497/492
    6 108/38 97/41 87/44 79/48 71/47 509/564 609/604
    400 4 72/54 65/58 59/62 52/68 47/75 1611 700 412/478 512/518
    6 108/36 97/39 87/43 79/47 71/52 522/588 622/628
    450 4 108/32 97/35 87/37 79/41 71/45 1972 760 503/498 503/523
    6 162/20 145/22 131/23 118/25 106/28 503/658 603/648
    500 4 108/59 97/64 87/68 79/75 71/82 2445 835 431/523 531/554
    6 162/34 145/37 131/39 118/43 106/48 531/655 631/742
    600 4 108/74 97/80 87/85 79/94 71/103 3534 980 478/548 578/588
    6 162/42 145/45 131/49 118/53 106/60 658/679 758/781
    700 4 108/67 97/72 87/77 79/85 71/95 4717 1110 490 590
    6 162/42 145/45 131/49 118/53 106/60 690 790
    800 4 120/88 108/95 102/102 94/112 82/123 5822 1265 502 602
    6 183/67 164/72 156/77 144/85 125/93 610 710
    900 4 120/84 108/90 102/97 94/107 82/117 7620 1186
    		689
    6 183/60 164/65 156/69 144/76 125/84
    		850
    1000 4 120/90 108/98 102/105 94/116
    		9043 1286
    		692
    6 183/59 164/65 156/71 144/81

    		855
