技術標準

      1.作為管路中調節或截?cái)嘟橘|(zhì)的設備。
      2.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
      3.設計與制造標準符合API 609。
      4.壓力試驗符合API 598。
      5.結構長度符合API 609。
      6.側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。


產品特征

      1.減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。
      2.經過拋光處理，與閥座精密配合。
      3.實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。
      4.閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
      5.精度高，強度大，適用于手柄及其它控制裝置的安裝。
      6.牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
      7.整體性好，便于控制閥板啟閉。
      8.具有不脫落、抗拉、防泄漏、更換方便等特點。
      9.作為管路中調節或截?cái)嘟橘|(zhì)的設備。
      10.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。

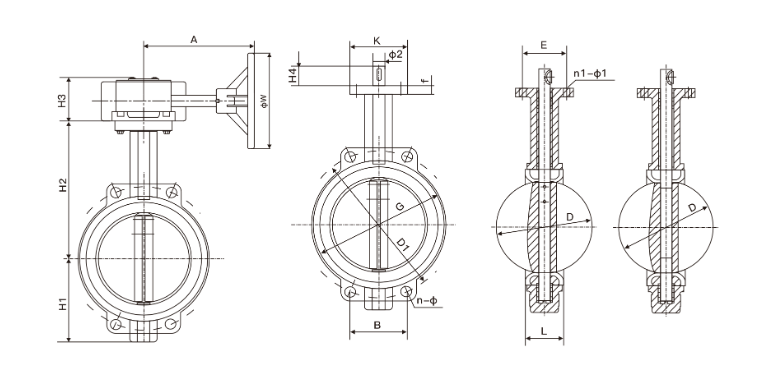

主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm)	A	B	L	D1	H4	n-Φ	K	E	4-Φ1	Φ2	G	重量WT（kg)
50	140	80	43	125	32	4-19	77	57.15	4-6.7	12.6	100	3.34
65	152	89	46	145	32	4-19	77	57.15	4-6.7	12.6	120	3.94
80	159	95	45.21	160	32	8-19	77	57.15	4-6.7	12.6	127	4.05
100	178	114	52.07	180	32	8-19	92	69.85	4-10.3	15.77	156	5.48
125	190	127	55.5	210	32	8-19	92	69.85	4-10.3	18.92	190	7.66
150	203	139	55.75	240	32	8-23	92	69.85	4-10.3	18.92	212	8.5
200	238	175	60.58	295	45	8-23	115	88.9	4-14.3	22.1	268	25
250	268	203	68	350	45	12-23	115	88.9	4-14.3	28.45	325	31.4
300	306	242	76.9	400	45	12-23	140	107.95	4-14.3	31.6	403	45.9
350	368	267	76.17	460	45	16-23	140	107.95	4-14.3	31.6	436	54
