產品型號：ZSFM
公稱通徑：DN100-200
額定工作壓力：1.6MPa
密封試驗壓力：3.2MPa
連接方式：法蘭連接
結構形式：杠桿式
**小工作壓力：0.25MPa
工作環境溫度：4℃～70℃
電磁閥工作電源：DC24V 0.5A
產品概述
雨淋報警閥（法蘭）由雨淋閥、水力警鈴、防復位閥、電磁閥和控制腔供水管路、雨淋報警閥開啟管路、報警管路、排水管路、壓力表等部件組成。在自動噴水滅火系統中，雨淋閥應用廣泛，大量應用于開式系統如雨淋系統、水幕系統、水噴霧滅火系統。也可以用于閉式系統，如預作用系統。
產品特點
該閥中有控制腔、供水腔和系統腔。依靠隔膜封住供水腔壓力水，控制腔的加壓和泄壓改變隔膜位置，從而開啟或關閉雨淋報警閥。電磁閥動作或打開緊急啟動球閥都可以啟動報警閥。防復位閥的作用是當控制腔泄壓雨淋報警閥開啟后，封住控制腔進水通道，防止因控制腔增壓雨淋報警閥復位斷水，雨淋報警閥需關閉時，打開控制腔進水通道補壓，使隔膜復位。防止雨淋報警閥伺應狀態時因水壓波動開啟造成誤噴事故。

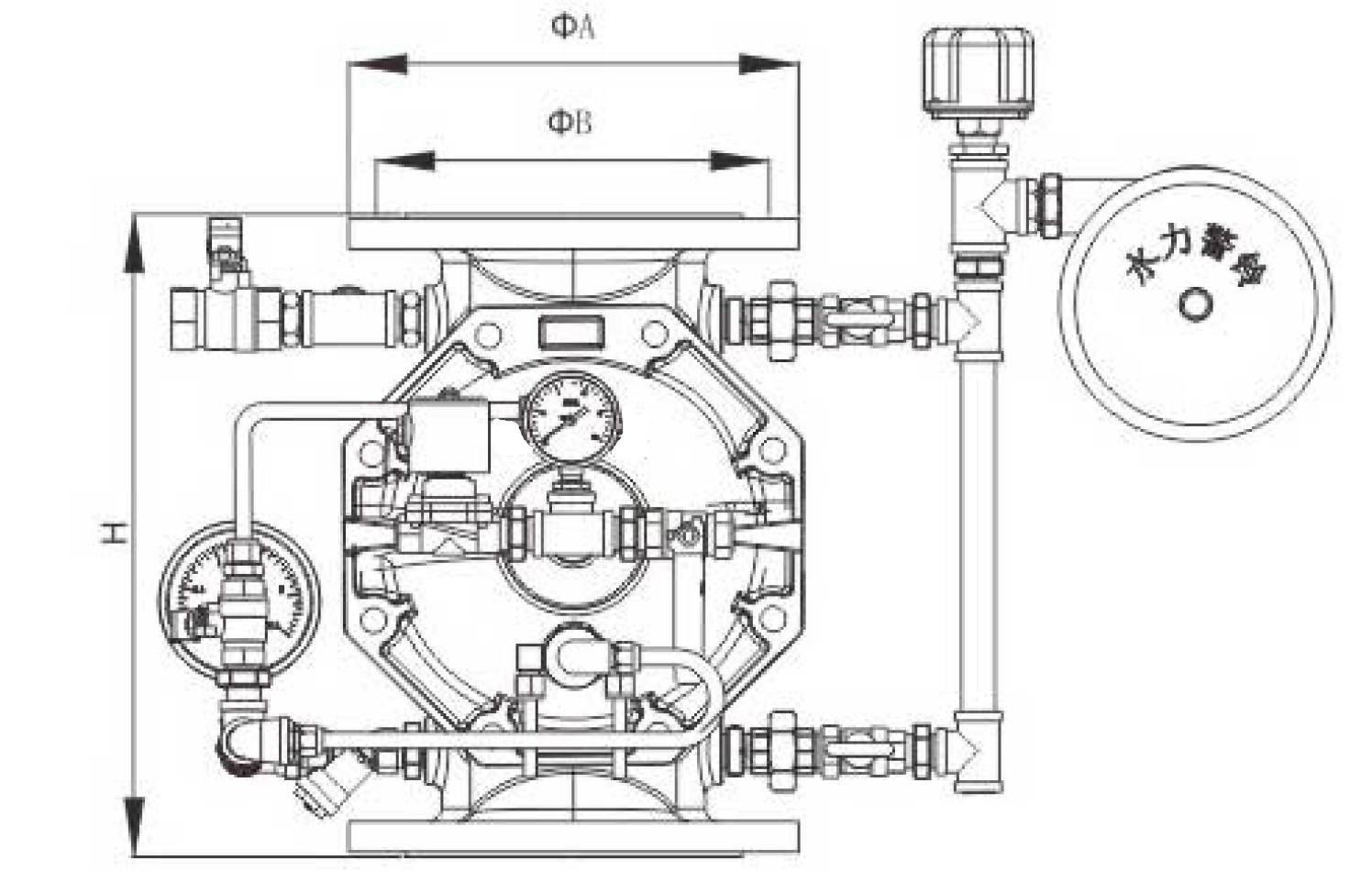

產品尺寸圖
主要外形連接尺寸
|
型號 |
DN |
H |
φA |
φB |
螺栓孔 |
|
ZSFM 65 |
65 |
278 |
160 |
145 |
8-φ18 |
|
ZSFM 80 |
80 |
344 |
180 |
160 |
8-φ18 |
|
ZSFM 100 |
100 |
344 |
195 |
180 |
8-φ18 |
|
ZSFM 150 |
150 |
410 |
280 |
240 |
8-φ23 |
|
ZSFM 200 |
200 |
520 |
335 |
295 |
12-φ23 |
|
ZSFM 250 |
250 |
644 |
405 |
355 |
12-φ25 |
|
ZSFM 300 |
300 |
770 |
460 |
410 |
12-φ25 |
