    首頁 - 產品中心 - 應急消防 - 消防蝶閥

    蝸輪信號溝槽蝶閥

    蝸輪信號溝槽蝶閥

    技術參數

    產品型號：XD381X

    公稱通徑：DN50~DN300 (2"~12")

    公稱壓力：Class 200PSI/250PSI

    工作溫度：0°C~80°C

    適用介質：飲用水、給排水等

    閥體材質：球墨鑄鐵


    產品詳情

    產品概述
          蝸輪信號溝槽蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針方向旋轉為閥門關閉。在傳動裝置箱體內設有微動開關,可輸出閥門的關閉和打開信號,顯示蝶板所處的不同位置。


    產品特點

          1、閥門采用中線型密封結構設計，扭矩輕，密封性能好；
          2、蝶板、閥桿采用無銷設計連接，連接可靠性好；
          3、蝶板整體采用包膠硫化，耐腐蝕性好；
          4、閥門與管道的連接采用卡箍連接形式，安裝方便、快速；
          5、閥門的驅動方式多樣化，可配置把手操作、蝸輪蝸桿操作、電動及氣動操作方式。

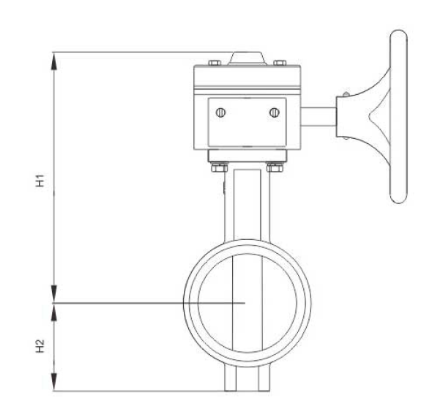

    產品尺寸圖


    主要外形連接尺寸

    型號

    DN

    ΦA(chǔ)

    ΦC

    L

    H1

    H2

    ZSXDF 7-Q-50-16-XD381X

    50

    57.2

    60.3

    88

    161

    51

    ZSXDF 7-Q-65-16-XD381X

    65

    72.3

    76.1

    96

    159

    68

    ZSXDF 7-Q-80-16-XD381X

    80

    84.9

    88.9

    96

    165

    77

    ZSXDF 7-Q-100-16-XD381X

    100

    110.1

    114.3

    115

    189

    93

    ZSXDF 7-Q-125-16-XD381X

    120

    135.5

    139.7

    115

    205

    106

    ZSXDF 7-Q-150-16-XD381X

    150

    160.8

    165.1

    132

    217

    116

    ZSXDF 7-Q-200-16-XD381X

    200

    214.4

    219.1

    147

    265

    156
